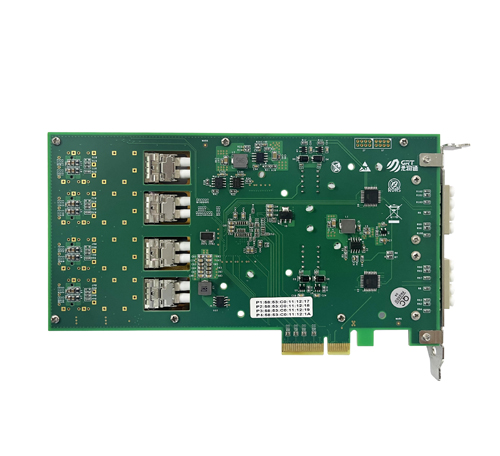

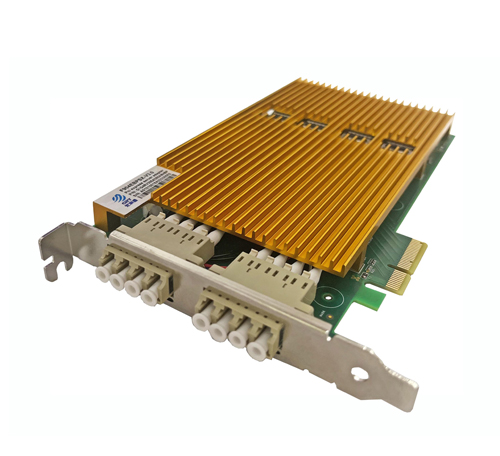

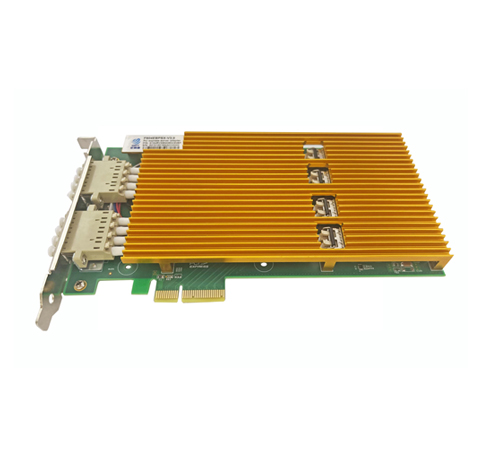

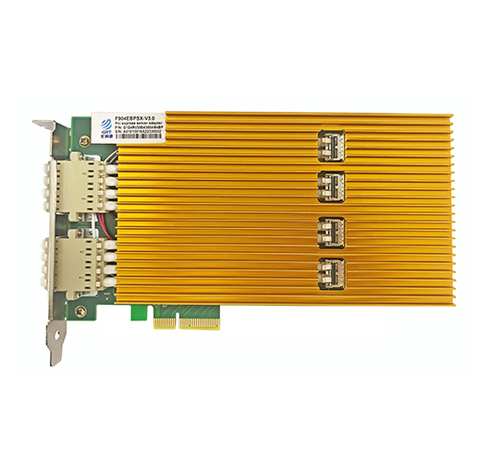

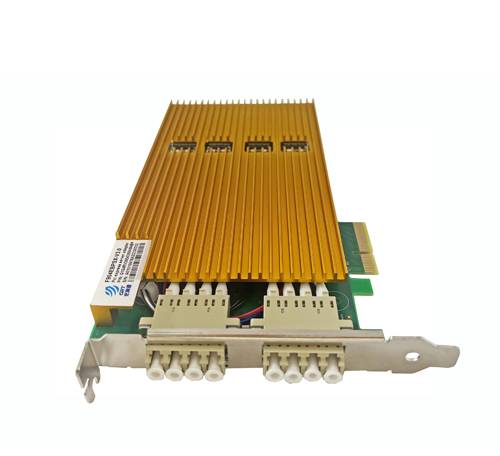

光潤通生產的千兆雙路四端口光纖Bypass以太網旁路服務器適配器F904EBP-V3.0，是PCI-ExpressX4網絡接口卡，適配器上包含4個千兆以太網端口。F904EBP-V3.0適配器面向內聯網絡系統，可在網絡出現故障時，方便維護網絡連接。

F904EBP-V3.0四端口千兆以太網旁路服務器適配器，支持正常旁路和斷開模式。在普通（Normal）模式下，端口是獨立的接口，而在旁路（BYPASS）模式下，從一個端口接收的所有數據包都將傳輸到相鄰端口，在斷開（Disconnect）模式下，適配器模擬開關/路徑電纜斷開。

F904EBP-V3.0服務器適配器可以在主機系統故障，電源關閉時繞過或斷開其以太網端口。在旁路（Bypass）模式下，以太網端口的連接與系統斷開連接并切換到另一個端口，以在以太網端口之間創建交叉連接環回。因此，在旁路模式中，從一個端口接收的所有分組都被發送到相鄰端口，反之亦然。此功能可以繞過發生故障的系統，并為網絡提供最長的運行時間。F904EBP-V3.0四端口千兆PCI-EBypass服務器適配器，包括一個板載WDT（看門狗定時器）控制器。適配器的軟件驅動程序或軟件應用程序可以將命令寫入板載WDT控制器。適配器的軟件驅動程序，WDT控制器和旁路電路提供了一個控制和管理適配器模式的接口。

光潤通F904EBP-V3.0的雙端千兆以太網旁路服務器適配器，基于英特爾I350AM4以太網控制器，具有優越的產品性能。

產品特點

四端口千兆以太網適配器提供雙纖LC光接口連接

創新的電源管理功能和節能以太網(EEE)，集成的直接存儲器提高效率并降低功耗

靈活的I/O虛擬化技術為端口區分和服務質量（QoS）提供了多達32條虛擬通道

可拓展的iscsi提供具有成本效益的SAN連接性能

高性能主機接口設計PCIExpress2.1

可實現對主干網絡線路通信的保護

Bypass/Disconnect功能：

1，在電源故障，系統掛起或軟件應用程序掛起時繞過/斷開以太網端；

2，軟件可編程旁路，斷開或正常模式；

3，板載（WDT）控制器；

4，軟件可編程超時間隔

        最大3,276,800mSec(3,276.8Sec)

        最小100mSec(0.1Sec)

        WDT計算公式=(2^wdt_interval_parameter)*(0.1)sec.

        wdt_interval_parameter:{合法取值范圍:0-15}；

5，軟件可編程WDT啟用/禁用計數器；

6，軟件可編程旁路功能啟用/禁用；

7，軟件可編程斷開功能啟用/禁用；

8，上電時的軟件可編程模式（旁路，正?；驍嚅_模式）；

9，電源關閉時的軟件可編程模式（旁路，正常模式）；

10，每兩個端口獨立旁路操作；

11，可以模擬標準NIC功能。

三種工作模式：

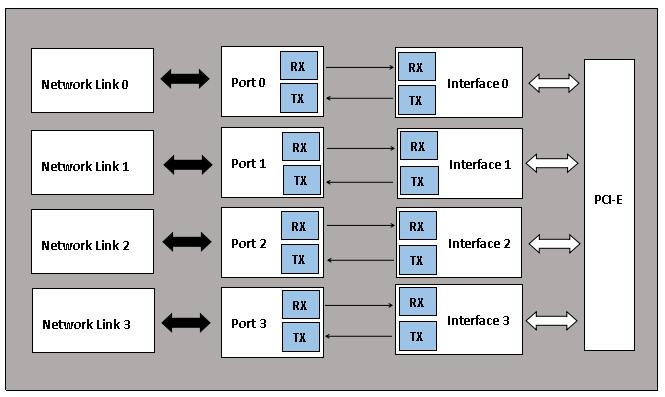

正常工作模式：

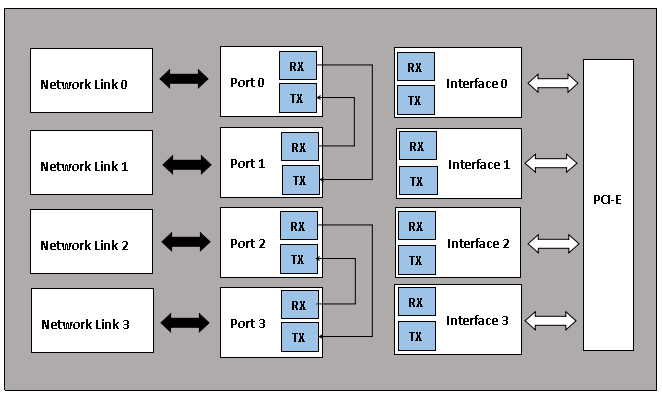

Bypass工作模式：

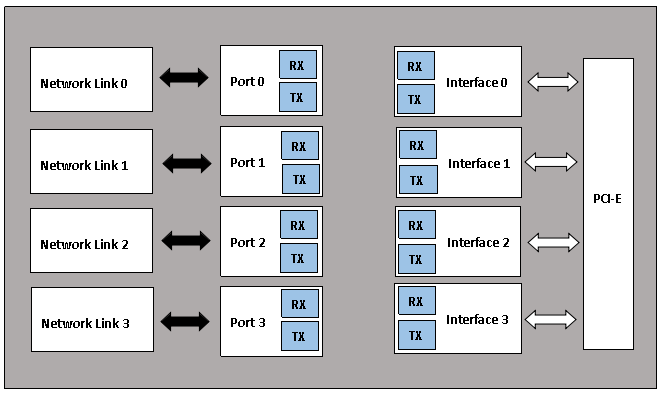

Disconnect工作模式：
